產品特點
? 溫度測量范圍：-30℃～+120℃
? 測量距離范圍： 4km/6km/8km/10km/15km/30km 可選
? 溫度測量精度：±1℃
? 距離定位精度：±1m
? 測量時間：2s-40s（取決于感溫光纜的長度和所設置的測溫精度）
? 工作電源要求：AC220V/50Hz- 1 -

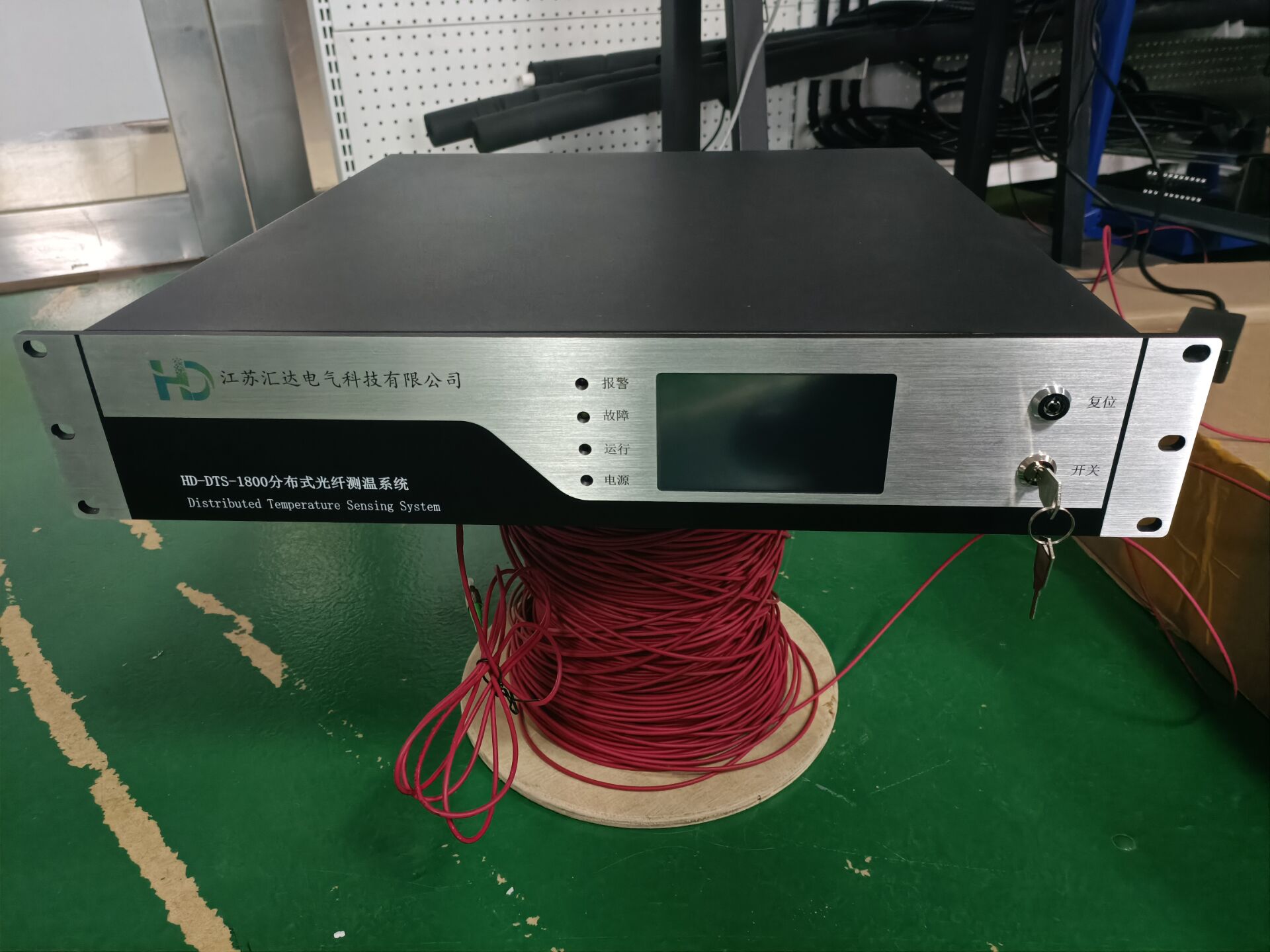

基本參數
型號 HD-D
參 數
光纖類型 多模62.5/125μm
測量時間 5秒
測量距離 4km
定位精度 ±1m
溫度分辨率 0.1℃
溫度精度 ±1℃
測溫范圍 -50 oC～+650 oC (取決于探測光纜)
通道數 8
尺寸 420mm×430mm×88mm
電源要求 交流220V,50HZ
操作系統 Wind7
通信/輸出
視頻接口 VGA(標準PC)
網絡接口 RJ-45，10M/100Mbps
其他接口 RS232/485, USB
環境要求
存放溫度 -10℃～+55℃
工作溫度 +10℃～+40℃
濕度 5～95%

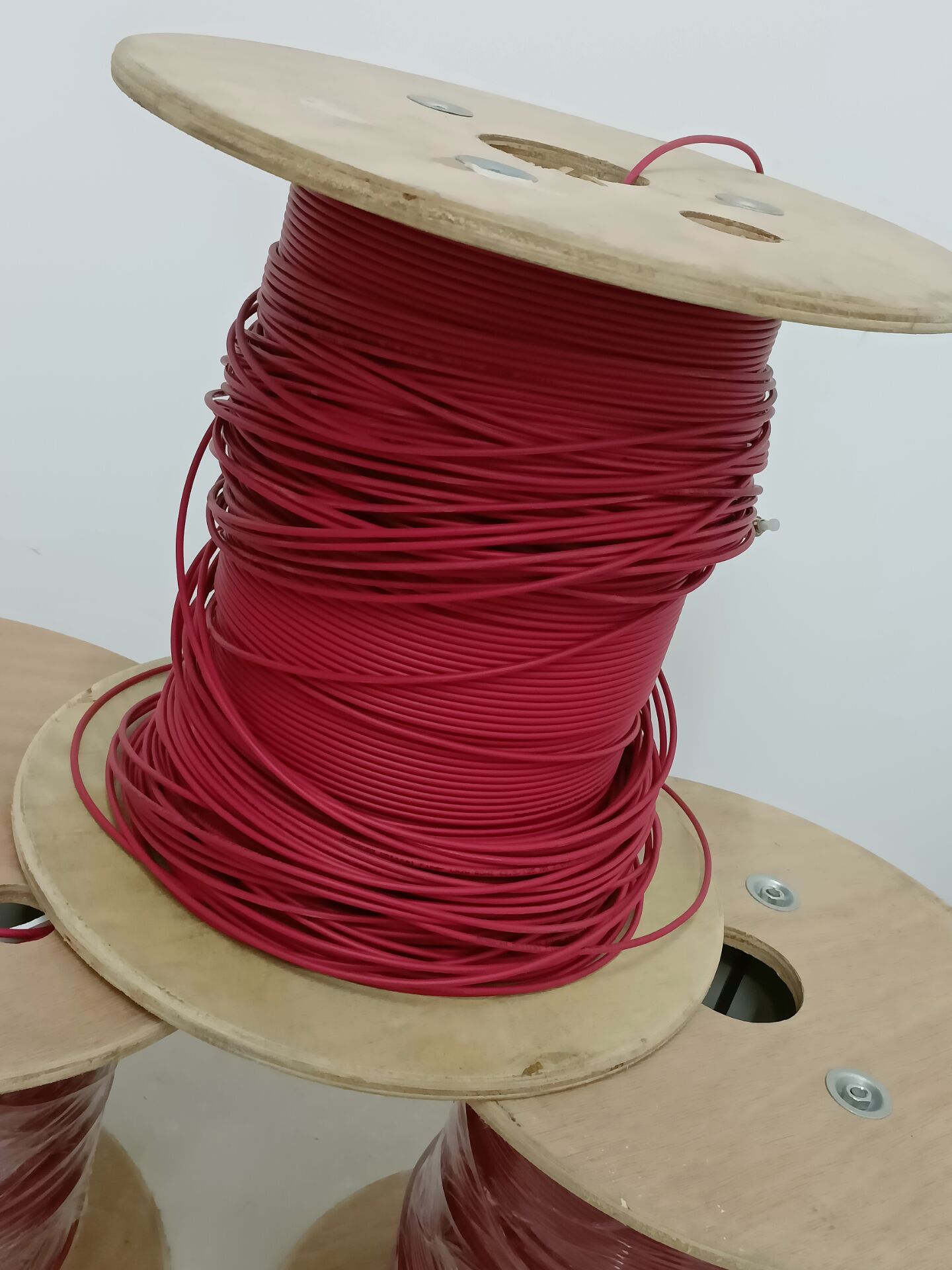

HD-T500 感溫光纜技術參數如下：
感溫光纜即為測溫元件，傳輸和感溫合一，采用特殊結構設計的快速導熱型光纜，經過特殊設
計的光纜結構，既能快速傳遞外界熱量，又可有效保護光纜內部的光纖，適合各個應用行業的需要，
這種光纜具有優良的光學性能、抗拉強度大、抗腐蝕性、高防水、無金屬介質等優點，耐壓性能好，
可靠性高，工作壽命長。
產品特點
? 光纜設計壽命：大于 30 年
? 光纜測溫范圍：-60℃～＋300℃(取決于光纖和光纜材料）
? 光纜抗拉強度：300N～2400 N（取決于光纜結構和材料）
技術指標
HD-T500 快速導熱型鎧裝光纜是應用較廣泛的通用型感溫光纜，它采用高導熱率的絕緣復合材
料，并通過光纜結構優化，大大縮短了探測光纖對外界溫度變化的響應時間，導熱性能優于一般的- 2 -
測溫光纜，尤其適合隧道、電力電纜等對響應時間要求較高的場合。以下是快速導熱型鎧裝光纜的
主要技術參數。
項目 參數
光纖類型 62.5μm /125μm（多模）
光纜直徑 3.0 mm
光纜芯數 1芯
*小彎曲半徑 *小50mm
杭拉強度 ≥500N
*大承受壓力 ≥4000N
光纜壽命 ≥30年
溫度范圍 長期：-20℃～100℃、短期：-40℃～120℃
外護套 高阻燃聚合物（PVC）
