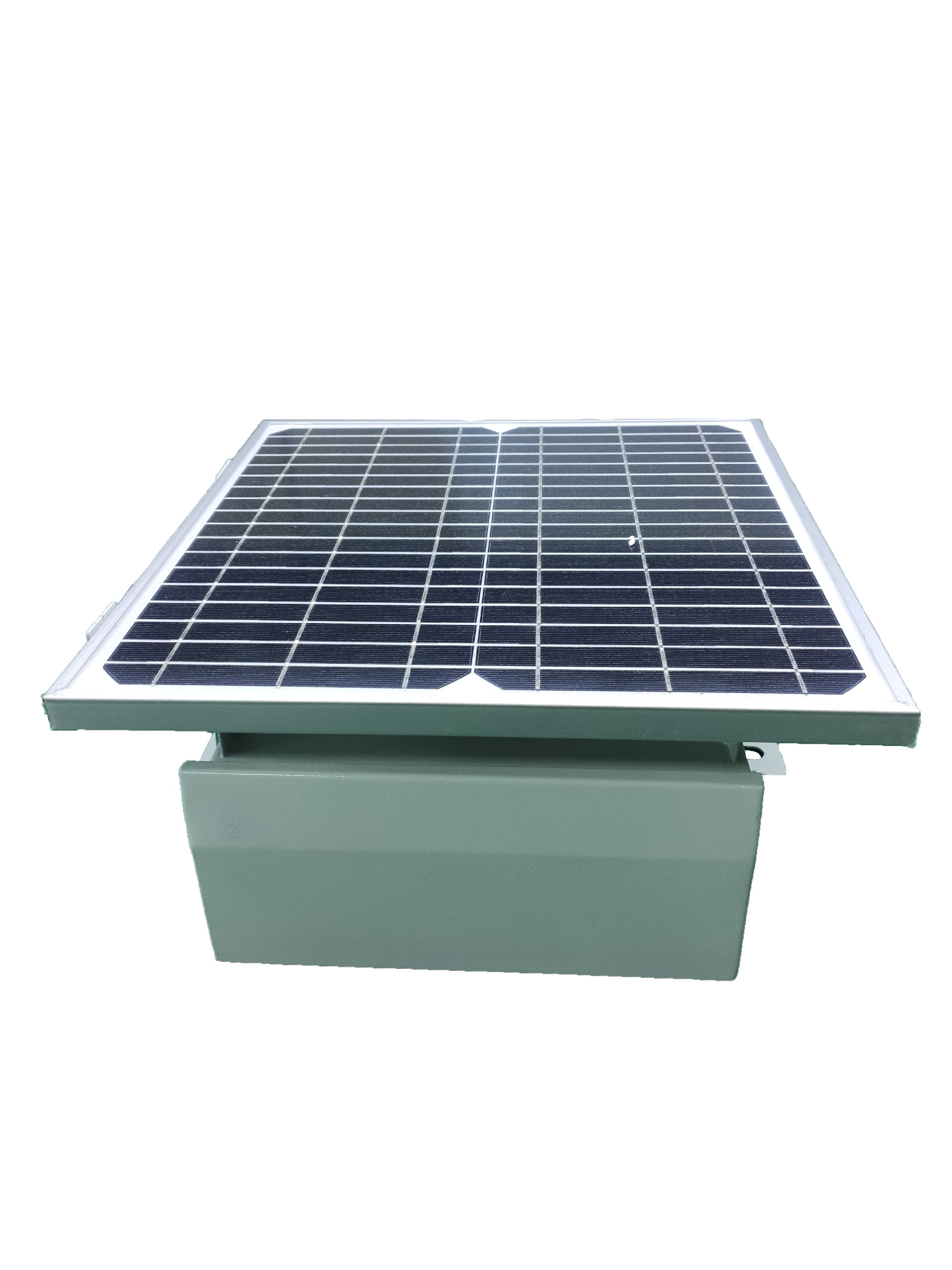

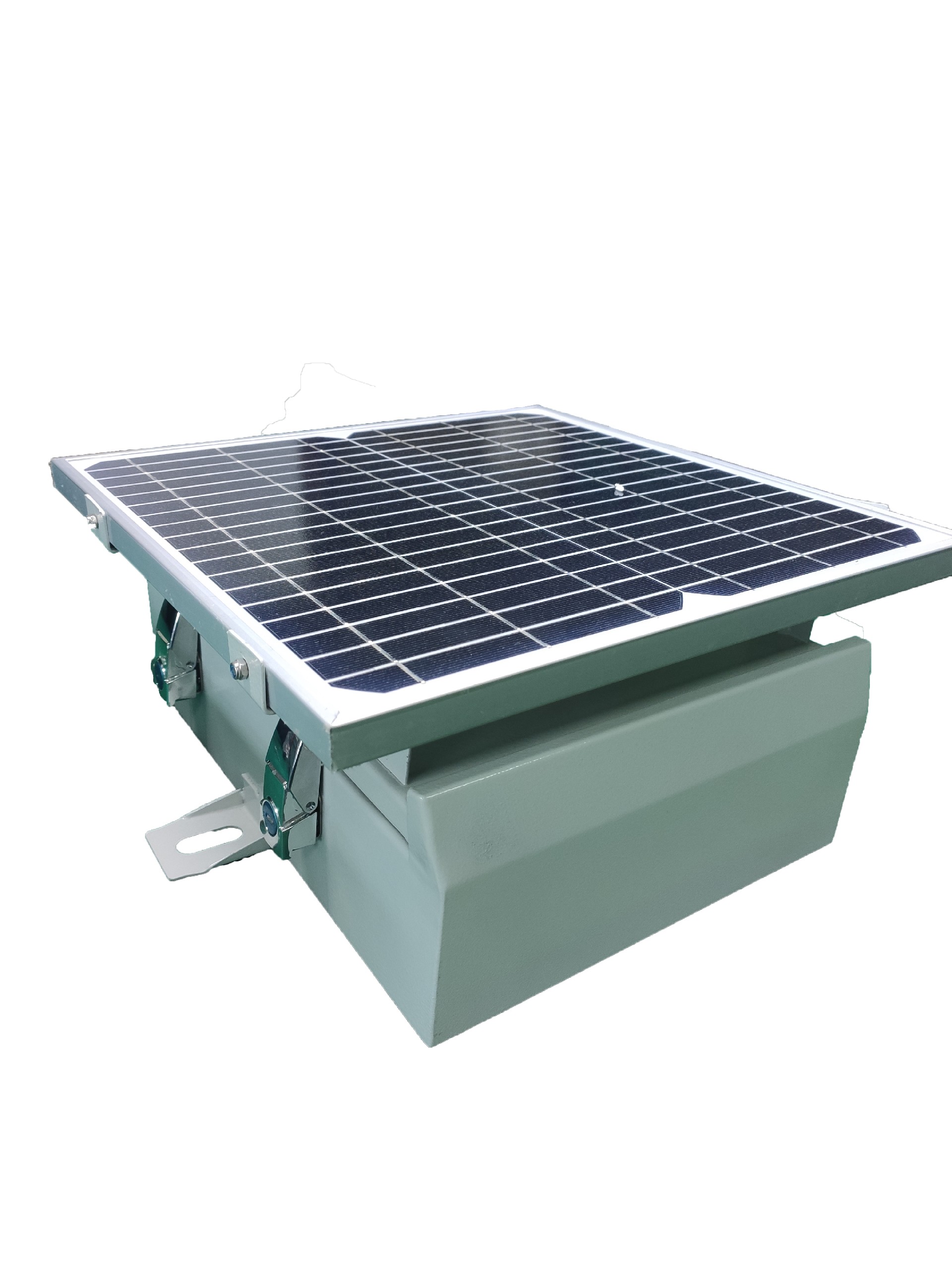

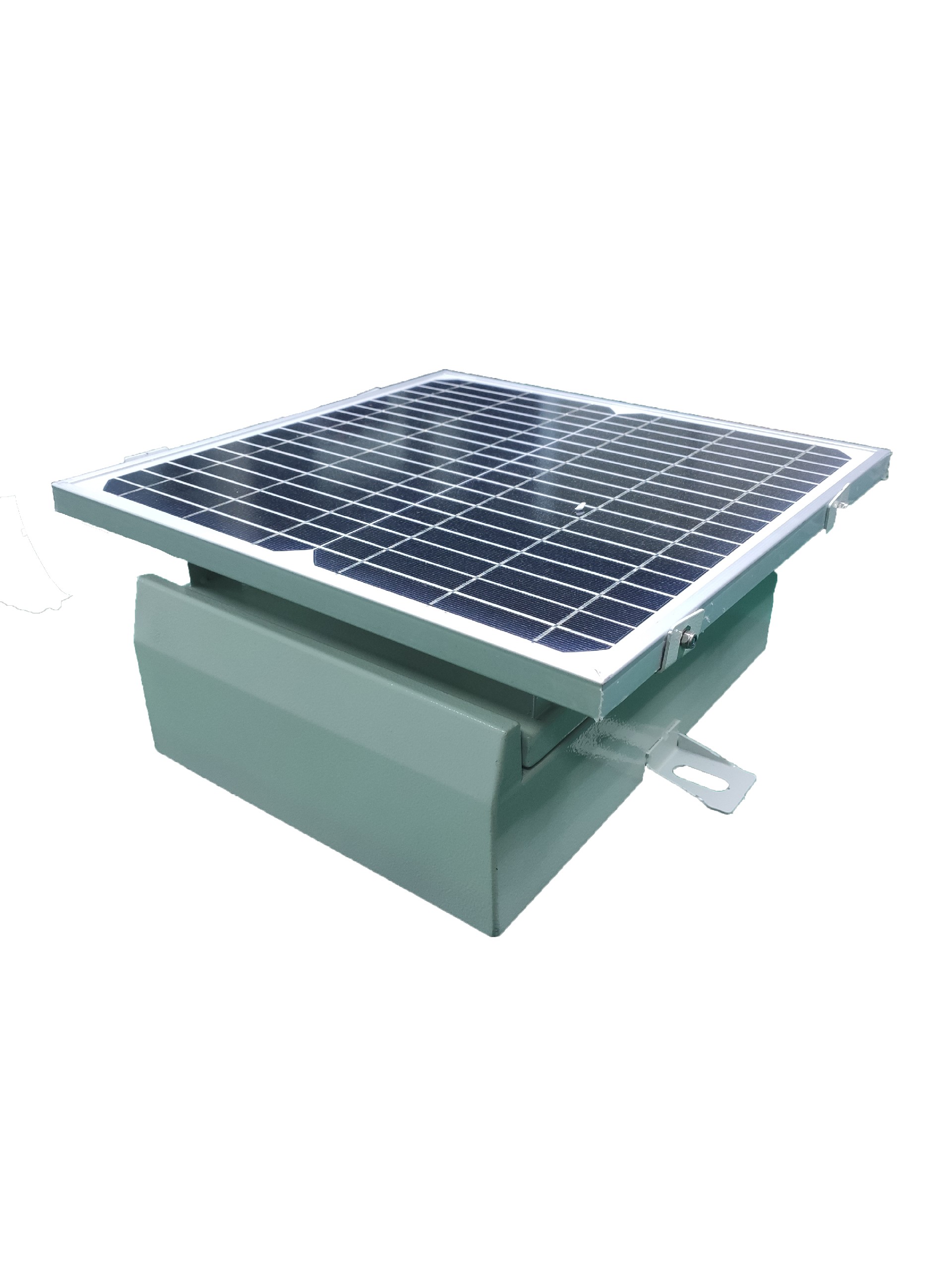

柱上護層環流監測系統

10kV及以上單芯電纜的金屬護層一般采用交叉互聯雙端接地或單端直接接地的運行方式。正常情況下金屬護層對地只有幾十伏的感應電壓，幾安到十幾安的感應電流，電力電纜多采用固體絕緣的電纜，引起電纜發生劣化的原因較多，有電劣化、熱劣化、化學劣化、機械劣化、失竊等，對于高壓電纜（10kV及以上），其屏蔽層只能單點接地，如果電纜護套因化學、機械甚至鼠蟲害等發生損壞而多點接地，金屬護套對地環流就會上升至很危險的數值接地系統遭到破壞，金屬護套的電壓將由正常運行時的工頻感應電壓變?yōu)閼腋‰妷?。?dāng)電纜金屬一旦電纜護層上的懸浮電壓將會上升到電纜外護套工頻耐壓容許值之上，在這種情況下將導致外護套擊穿或護層保護器燒毀，更嚴重的會導致電纜主絕緣擊穿等安全隱患。而電纜運行管理一般采取人工周期巡視的方式，特別是針對終端桿塔環流數據的采集較為困難，對測量環流人員的個人素質要求較高，并且存在一定的安全隱患，所以必須利用現有的科學技術手段，采取行之有效的監測環流措施。高壓電纜接地環流監測系統是由信號監測單元、數據通信單元、本地傳感器單元組成，完成高壓電纜接地環流檢測，通過RS485通信模塊將數據傳送給本地監測屏柜。監測終端采用先進的測量電路、性能穩定可靠的傳感器，實現對監測信號的準確測量和數據可靠傳輸。電纜護層電流在線監測裝置由前端監測設備和后端監控中心組成，前端電流監測裝置對高壓電纜接頭處加裝0～200A單模精確CT電流互感器及精確接地環流采集裝置實時監測10kV及以上高壓電纜的每個高壓電纜金屬護層接地點的電流參數，可通過RS485通信方式把告警信息發送到監控中心，以便及時對發生故障的電纜進行更換或搶修。可實現對0～200A接地環流精確測量及定時巡檢測量，取代傳統人工方式的定期接地環流巡測，有效判斷接地箱被盜或接地線被盜割。大大減輕現場測量的勞動強度，提高系統維護效率。
