一， 前言

    煤礦行業是我國國民經濟的支柱產業，國家在2020年，也印發出《關于加快煤礦智能化發展的指導意見》，意見里強調加快推進煤炭行業供給側結構性改革，推動智能化技術與煤炭產業融合發展，提升煤礦智能化水平。

    由于煤礦發掘運輸重點都偏向于地下，往往也經常容易成為安全的死角，一旦發生安全事故，都是大型的、嚴重的。之前采用的人員現場巡檢方式，耗時耗力，且收效甚微。為了能夠幫助現場巡檢人員安全、方便、快捷地管理，現代智能監控系統集可視化、智能化、無人化于一體，完美地解決目前上面所提到的這些問題。

    煤礦井下綜合監控系統主要包括礦用井下自動排水系統，礦用井下光纖測溫自動防滅火系統和礦用井下皮帶防滅火系統三大部分。

二， 產品介紹

1，礦用井下自動排水系統

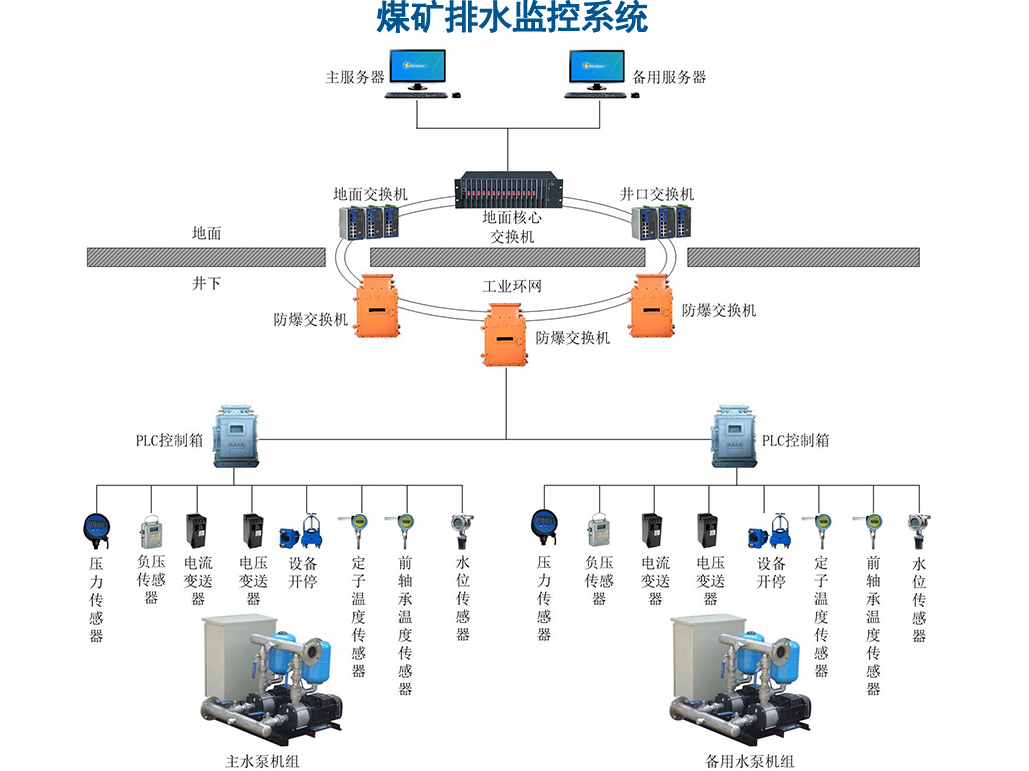

    煤礦排水監控系統又稱為煤礦水泵房無人值守系統，采用可編程控制器（PLC）進行控制，通過圖形、圖象、曲線、數據、文字等方式，實時準確地反映系統工作狀態以及水倉水位、電機工作電流、電機溫度、軸承溫度、排水管流量水泵狀態等參數。根據水倉的實時參數控制水泵輪流工作與適時啟動備用水泵，實現水泵按照水艙水位的高低和供電線路載荷情況自動啟停、自動輪詢、避峰填谷。同時，系統通過傳輸設備聯網，可以實現多泵站無人值守，大大降低礦井泵站運行人工費用，節能減排，減員增效，有效提高礦井安全生產和自動化控制水平。

1.1 系統功能

    煤礦排水監控系統建成后可以實現自動采集、現實水泵的各種運行參數；根據水倉水位、生產工作制及負荷情況控制水泵自動工作。根據監測到的信號判斷水泵的工作情況，故障時能及時發出報警信號，并根據工作類型停泵；可自動、手動控制水泵的啟停及電動閘閥的開、關。在礦井地面調度監控中心可完成對水泵控制的各種操作。系統能與礦井綜合調度系統無縫連接，實現數據的共享。

    煤礦排水監控系統設自動、手動操作控制方式，在自動控制中可實現無人值守全自動運行或在上位機上通過鼠標鍵盤完成操作，在手動控制中可實現自動控制故障或退出集控時在機房操作臺上操作。

1.2 系統特點

煤礦排水監控系統特點

（1）,科學的自動管理

可實現各控制設備的集中控制，和系統運行狀況的實施監控。

（2）,系統具有高可靠性。

實現重要參數、重要數據和報警記錄等通過上位機進行顯示設置，方便管理人員真正實現對整個系統的實時監控，實現現代化的管理。

（3）,及時準確地生成各種報表

實時數據采集:數據的采集、分類和存儲。

實時數據顯示:以模擬圖、趨勢圖、成組參數和曲線（參見附圖）等方式顯示水泵控制狀態，閥門控制狀態，液位和壓力等參數越限報警等。

（4）,故障跟蹤監控

對從PLC送來的有關系統設備運行信息進行故障跟蹤監控，一旦任意設備出現不正常的情況，立即顯示發生故障的報警畫面，顯示出故障的性質和部位。

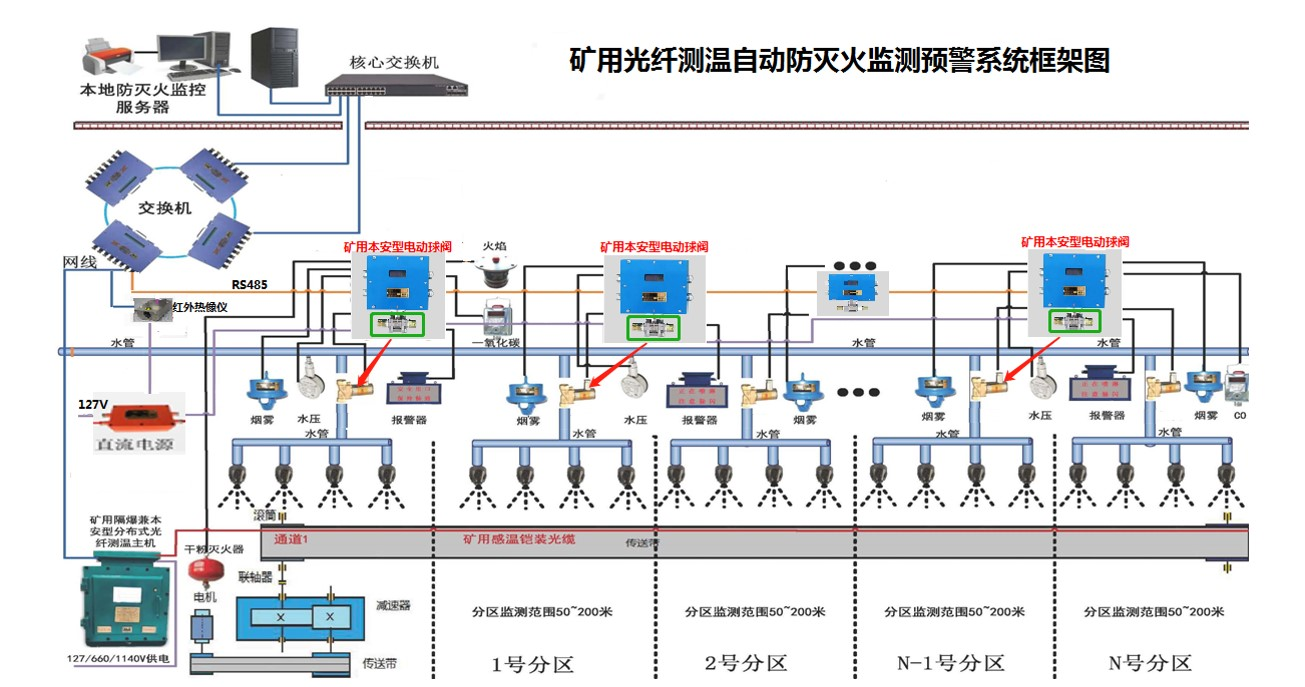

2，礦用井下光纖測溫自動防滅火系統

2.1 系統功能

（1）,能實時監控電動球閥的工作狀態，球閥關閉/開啟/掉線有不同的故障提示；

（2）, 電動球閥數量可設置；

（3）, 通過軟件可設置電動球閥的時間、機號、關閉延時時間、工作模式；

（4）, 電動球閥開啟后，灑水狀態下噴頭管路有相應的提示功能；

（5）, 能實時監控?zé)熿F傳感器的工作狀態，當煙霧傳感器檢測到煙霧值超標動作時會有相應的提示和連續的尖銳報警聲；

（6）, 能顯示實時溫度曲線，并顯示當前各分區的*高溫度；當*高溫度超過設定報警值時，會有斷續的尖銳報警聲。

（7）, 軟件上能根據實時溫度和煙感自動開啟/關閉電動球閥；

（8）, 軟件上能手動開啟/關閉電動球閥；

（9）, 支持操作記錄和故障記錄查詢，并可將其打印供統計分析；

（10）, 各分區的開啟和關閉球閥的溫度值可單獨設置。

（11）,可與礦井監控系統連接，實現火災的實時仿真監控，以及避災路線的智能規劃。

2.2 產品特點

（1）,多參數感知火情 系統可以集成溫度、CO、煙霧、火焰監測及視頻監控，實時感知火情。

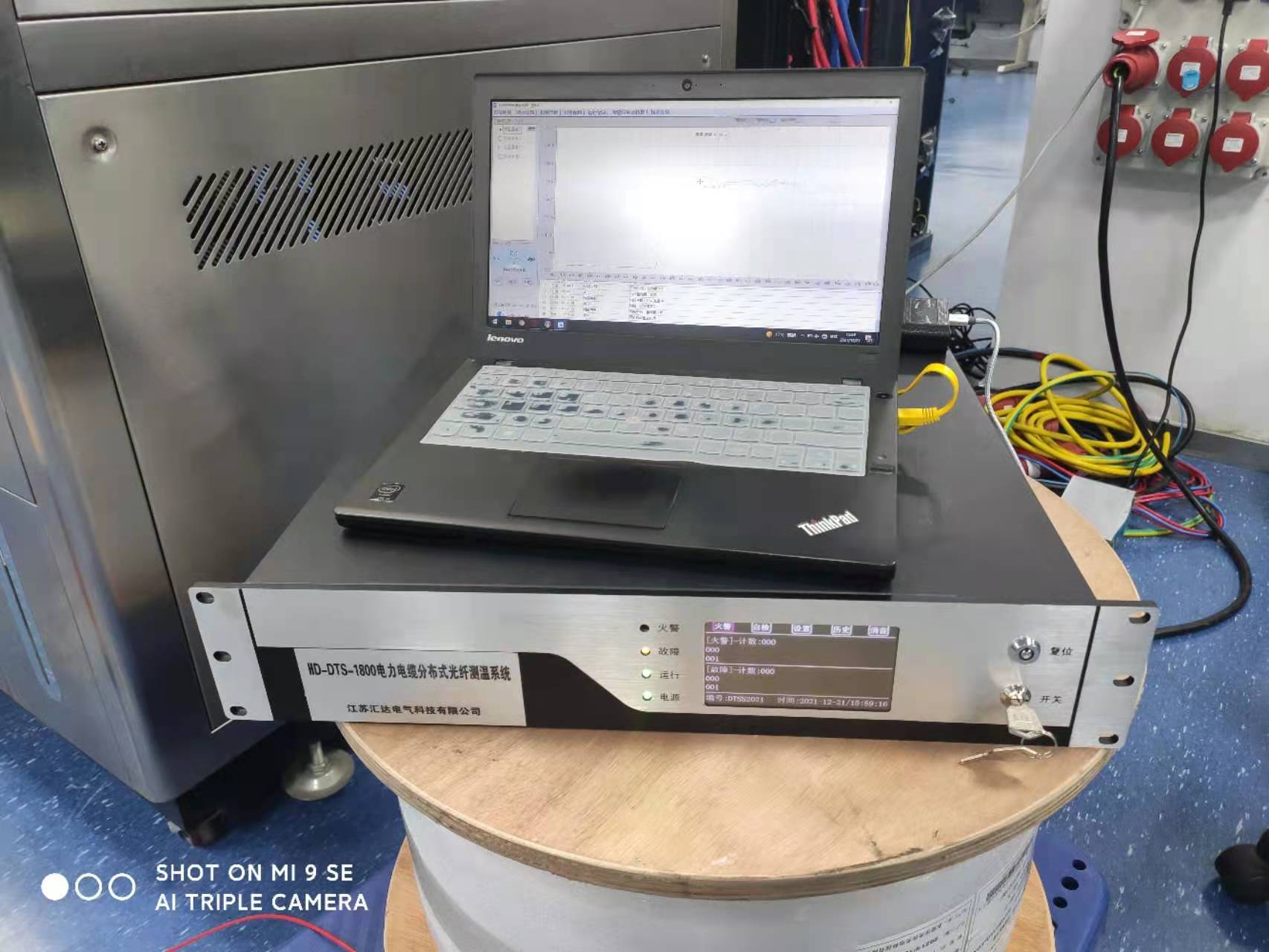

（2）,精確定位火點 系統利用分布式光纖測溫光纜屬性，準確定位發火點，定位精度±1m，測溫精度±0.3℃。

（3）,分區控制，節能降耗 系統提供人性化自助分區功能，用戶根據皮帶機巷供水條件自主分區

（4）,架構簡單 系統組合為主機+感溫光纜+一體化球閥+各類傳感器，系統采取了4級防滅火監測手段。

（5）,系統具備斷電續航能力 當系統供電異常后或火災發生時，測溫主機與本安球閥都可以獨立運行＞4個小時以上。

（6）,環境兼容 系統適合在易燃易爆、高溫、潮濕、強電磁場、腐蝕性等極端條件運行

3，礦用井下皮帶防滅火系統

    帶式傳送帶是煤礦井下火災的主要易發區，其火災發生具有突發性，火災發生后火勢蔓延速度快，加之煤礦井下空氣不流通、瓦斯等易燃易爆氣體的存在，對井下工作人員造成嚴重威脅。

3.1 產品功能

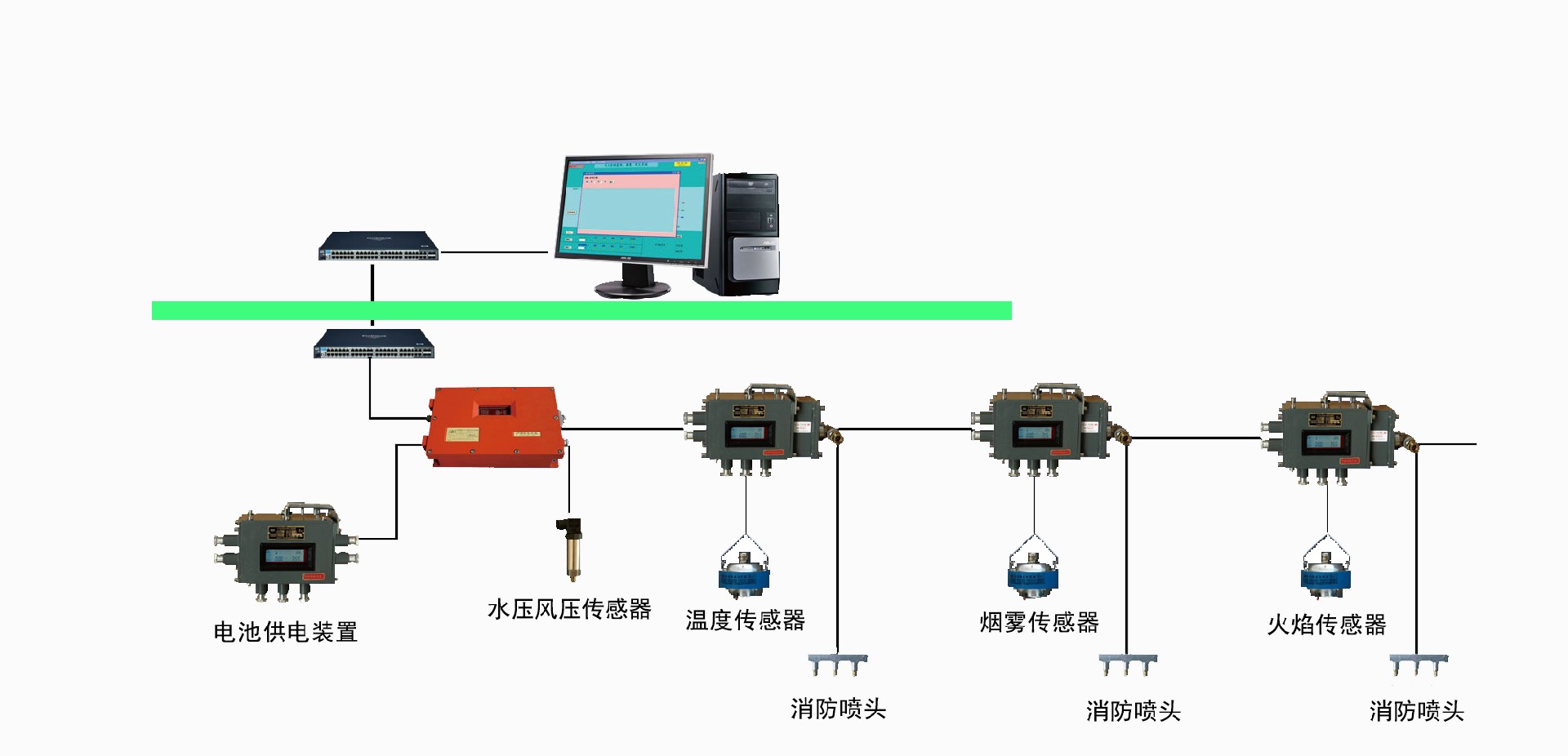

    可廣泛應用于煤礦帶式輸送機、傳送帶、皮帶、輸送帶、膠帶機輸送機等設備的防滅火，該系統采用溫度傳感器、煙霧傳感器等裝置實時對帶式傳送帶防護區內溫度進行探測，當監測到防護區內溫度異常時，控制系統啟動，啟動聲光報警裝置，滅火劑在壓力的作用下經輸送管路直達火源點，實現精準、快速滅火。
